1、 產品概述
CLT系列動態濾波補償組件由低壓電力電容器和濾波電抗器、晶閘管投切開關組成，配合功率因數控制器使用，專為負載快速變化、波動頻繁、諧波污染配電系統中的無功補償和濾波設計。響應速度快、投切無涌流、運行穩定可靠等特點。根據系統特性及補償要求不同可分為電抗率7%和14%。
2、 產品應用
CLT系列動態濾波補償組件采用大功率晶閘管投切，適用于無功快速、頻繁變化的配電系統，如焊接設備、軋鋼設備、沖擊性負載應用的場合。

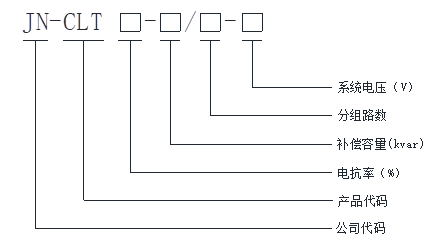

3、型號命名
4、常用型號規格
系統電壓400V，電抗率7%，分相補償，調諧頻率189Hz, 主要抑制5次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 備注 |
15 | JN-CLT7D-15/3-400V | 5kvar*3 | 分相補償容量 =變壓器總補償容量*(30%∽40%) |
30 | JN-CLT7D-30/3-400V | 10kvar*3 | |
45 | JN-CLT7D-45/3-400V | 15kvar*3 | |
60 | JN-CLT7D-60/6-400V | 10kvar*6 | |
75 | JN-CLT7D-75/6-400V | 10kvar*3+15kvar*3 | |
90 | JN-CLT7D-90/6-400V | 15kvar*6 | |
105 | JN-CLT7D-105/9-400V | 10kvar*6+15kvar*3 | |
120 | JN-CLT7D-120/9-400V | 10kvar*3+15kvar*6 |
系統電壓400V，電抗率14%，分相補償，調諧頻率134Hz, 主要抑制3次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 備注 |
15 | JN-CLT14D-15/3-400V | 5kvar*3 | 分相補償容量 =變壓器總補償容量*(30%∽40%) |
30 | JN-CLT14D-30/3-400V | 10kvar*3 | |
45 | JN-CLT14D-45/3-400V | 15kvar*3 | |
60 | JN-CLT14D-60/6-400V | 10kvar*6 | |
75 | JN-CLT14D-75/6-400V | 10kvar*3+15kvar*3 | |
90 | JN-CLT14D-90/6-400V | 15kvar*6 | |
105 | JN-CLT14D-105/9-400V | 10kvar*6+15kvar*3 | |
120 | JN-CLT14D-120/9-400V | 10kvar*3+15kvar*6 |
系統電壓400V，電抗率7%，三相共補，調諧頻率189Hz, 主要抑制5次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 路數 | 安裝柜體小尺寸 寬*深*高 |
50 | JN-CLT7S-50/3-400V | 12.5kvar*2+25kvar*1 | 3 | 800*600*2200 |
75 | JN-CLT7S-75/4-400V | 12.5kvar*2+25kvar*2 | 4 | 800*600*2200 |
100 | JN-CLT7S-100/4-400V | 25kvar*4 | 4 | 800*600*2200 |
125 | JN-CLT7S-125/4-400V | 25kvar*3+50kvar*1 | 4 | 800*800*2200 |
150 | JN-CLT7S-150/4-400V | 25kvar*2+50kvar*2 | 4 | 800*800*2200 |
175 | JN-CLT7S-175/5-400V | 25kvar*3+50kvar*2 | 5 | 800*800*2200 |
200 | JN-CLT7S-200/5-400V | 25kvar*2+50kvar*3 | 5 | 800*800*2200 |
225 | JN-CLT7S-225/5-400V | 25kvar*1+50kvar*4 | 5 | 800*800*2200 |
250 | JN-CLT7S-250/6-400V | 25kvar*2+50kvar*4 | 6 | 800*800*2200 |
275 | JN-CLT7S-275/6-400V | 25kvar*1+50kvar*5 | 6 | 800*800*2200 |
300 | JN-CLT7S-300/7-400V | 25kvar*2+50kvar*5 | 7 | 800*800*2200 |
325 | JN-CLT7S-325/7-400V | 25kvar*1+50kvar*6 | 7 | 800*800*2200 |
350 | JN-CLT7S-350/8-400V | 25kvar*2+50kvar*6 | 8 | 800*800*2200 |
400 | JN-CLT7S-400/8-400V | 50kvar*8 | 8 | 800*800*2200 |
系統電壓400V，電抗率14%，三相共補，調諧頻率134Hz, 主要抑制3次以上諧波；
補償容量(Kvar) | 組件型號 | 分組方式 | 路數 | 安裝柜體小尺寸 寬*深*高 |
50 | JN-CLT14S-50/3-400V | 12.5kvar*2+25kvar*1 | 3 | 800*600*2200 |
75 | JN-CLT14S-75/4-400V | 12.5kvar*2+25kvar*2 | 4 | 800*600*2200 |
100 | JN-CLT14S-100/4-400V | 25kvar*4 | 4 | 800*600*2200 |
125 | JN-CLT14S-125/4-400V | 25kvar*3+50kvar*1 | 4 | 800*800*2200 |
150 | JN-CLT14S-150/4-400V | 25kvar*2+50kvar*2 | 4 | 800*800*2200 |
175 | JN-CLT14S-175/5-400V | 25kvar*3+50kvar*2 | 5 | 800*800*2200 |
200 | JN-CLT14S-200/5-400V | 25kvar*2+50kvar*3 | 5 | 800*800*2200 |
225 | JN-CLT14S-225/5-400V | 25kvar*1+50kvar*4 | 5 | 800*800*2200 |
250 | JN-CLT14S-250/6-400V | 25kvar*2+50kvar*4 | 6 | 800*800*2200 |
275 | JN-CLT14S-275/6-400V | 25kvar*1+50kvar*5 | 6 | 800*800*2200 |
300 | JN-CLT14S-300/7-400V | 25kvar*2+50kvar*5 | 7 | 800*800*2200 |
325 | JN-CLT14S-325/7-400V | 25kvar*1+50kvar*6 | 7 | 800*800*2200 |
350 | JN-CLT14S-350/8-400V | 25kvar*2+50kvar*6 | 8 | 800*800*2200 |
400 | JN-CLT14S-400/8-400V | 50kvar*8 | 8 | 800*800*2200 |
